LED DIODA
Simulátor
Dneska budeme pracovat v simulátoru.
Zkusíme připojit LED diodu, což je vlastně taková "žárovička". Pokud jste v simulátoru, LED diodu můžete

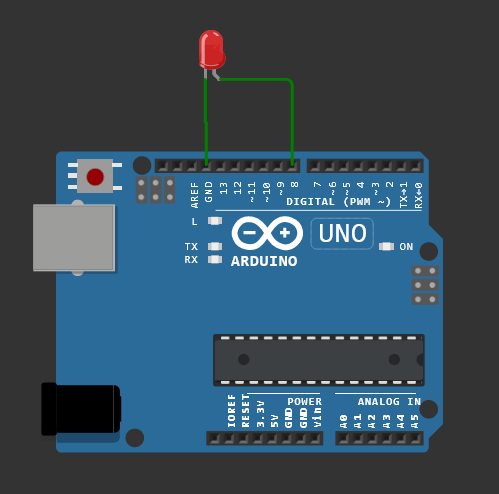

přidat pomocí tlačítka +. Zapojení bude vypadat takto:
Pokud chceme naši diodu zapnout, musíme si první definovat v kódu, kde jsme naši diodu zapojili. Uděláme to
pomocí #define:
//nastavíme, že červená led je na pinu číslo 8
#define led_red 8
void setup() {
// put your setup code here, to run once:
}
void loop() {
// put your main code here, to run repeatedly:
}Poté ji už můžeme rozsvítit při zapnutí:
//nastavíme, že červená led je na pinu číslo 8
#define led_red 8
void setup() {
// nastavíme pin s diodou jako OUTPUT
pinMode(led_red,OUTPUT);
// pošleme do pinu s diodou elektřinu
digitalWrite(led_red, HIGH);
}
void loop() {
}
Pokud chceme, aby naše dioda blikala, můžeme umístit do loop() kód pro rozsvícení diody, delay
na nějaký čas a zhasnutí diody. delay(500) nám pozastaví kód na 500 ms, což je půl sekundy (500
milisekund).
//nastavíme, že červená led je na pinu číslo 8
#define led_red 8
void setup() {
// nastavíme pin s diodou jako OUTPUT
pinMode(led_red,OUTPUT);
}
void loop() {
// pošleme do pinu s diodou elektřinu
digitalWrite(led_red, HIGH);
// počkáme 500 ms = 0,5 sekundy
delay(500);
// přestaneme posílat elektřinu do pinu s diodou
digitalWrite(led_red, LOW);
// počkáme 500 ms = 0,5 sekundy
delay(500);
}

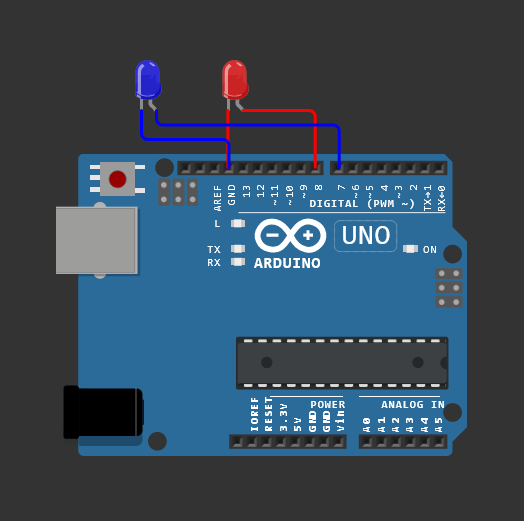

Můžeme také do obvodu připojit více diod. Tyto diody budou sdílet GND port, ale budou mít každá
vlastní číselný port. Na barvách kabelů nezáleží a jsou zde pouze pro usnadnění chápání.
Tuto novou diodu si musíme také definovat a poté ji můžeme používat. V tomto příkladu je zapojena do portu
číslo 7 a byla pojmenována led_blue. V tomto příkladu se nám diody v blikání střídají.
//nastavíme, že červená led je na pinu číslo 8
#define led_red 8
//nastavíme, že modrá led je na pinu číslo 7
#define led_blue 7
void setup() {
// nastavíme pin s červenou diodou jako OUTPUT
pinMode(led_red,OUTPUT);
// nastavíme pin s modrou diodou jako OUTPUT
pinMode(led_blue,OUTPUT);
}
void loop() {
// pošleme do pinu s červenou diodou elektřinu
digitalWrite(led_red, HIGH);
// přestaneme posílat elektřinu do pinu s modrou diodou
digitalWrite(led_blue, LOW);
// počkáme 500 ms = 0,5 sekundy
delay(500);
// přestaneme posílat elektřinu do pinu s červenou diodou
digitalWrite(led_red, LOW);
// pošleme do pinu s modrou diodou elektřinu
digitalWrite(led_blue, HIGH);
// počkáme 500 ms = 0,5 sekundy
delay(500);
}Úkol
Vytvořte program, který si od uživatele vezme číslo. Pokud je číslo menší než 10, bude svítit modrá dioda. Pokud bude větší nebo rovno 10, rozsvítí se červená dioda.
Úkol 2
Vytvořte model semaforu, který bude obsahovat tři barvy, které se budou pravidelně střídat tak jako na semaforu. K tomu tam bude malý semafor pro chodce, který pustí chodce pokud budou mít auta červenou.
